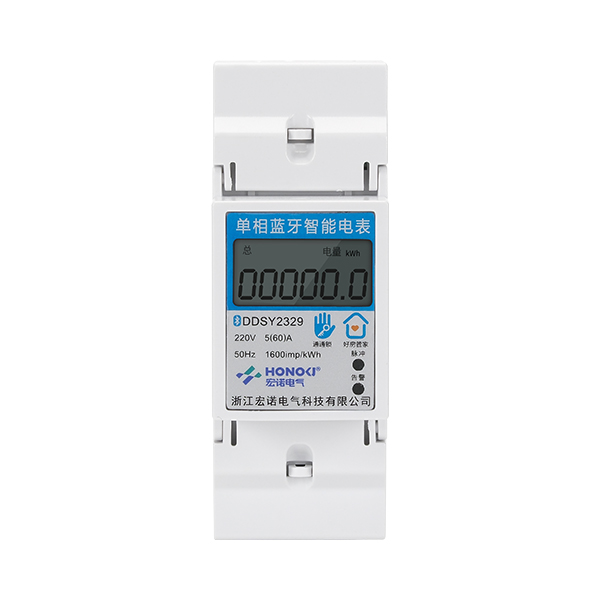

通通锁智能电表采用先进的单片机处理系统进行数据的采集、处理和保存，在传统基础表上增加蓝牙和4G通讯功能，并上传到云服务器，实现远程通信、远程抄表、远程拉合闸、手机预缴电费等功能。具有高精度、高可靠性、高过载、自身功耗低、通讯优势互补等特点，后台系统界面设计简洁美观，流程操作便捷，用户易上手使用，完美解决房东电费收缴困难，适用于公寓、物业、园区、校园等场景。
初次使用添加方式 ：
房东在手机应用市场下载通通锁或者好房管家APP，
1.电表要接上电源通电添加，接线分 火线进-零线出，
充值缴费指南：
2.房东端充值为虚拟充值，无需扣钱和任何费用
3.租客端在线缴费：租客通过房东分享的二维码，实现在线缴费，支付通过微信或支付宝端支付 ，
注意这里有个平台千分之5手续费，房东端可以设置，是扣房东的，还是扣租客端付这个手续费。
3）远程拉合闸：当电表欠费时，电表会自动拉闸。管理员可在电表有剩余电量的情况下，也可以强制拉合闸。
4）4G电表每小时自动上报一次数据，存储在云平台数据库。
（蓝牙电表远程连接的话要接G2/G3/G4网关才可以实现）
（4G电表为移动运营商卡，出厂含流量8年，30M/月）
操作说明
功能 | 操作步骤 | ||
屏显 | 屏幕显示参数 | 有拉闸、总电量、剩余电量、电压、功率等信息 | |
上电初始化 | 所有字显示，直到初始化成功 | ||
校表 | 循环显示电压、电流、功率，2秒切换一次 | ||
预付费模式 | 循环显示总电量、剩余电量、电压、功率，2秒切换一次 | ||
计能模式 | 循环显示总电量、电压、功率，2秒切换一次 | ||
蓝牙连接 | 显示MAC地址，6个字节分两屏切换显示，2秒切换一次 | ||
添加电表 | 打开app左上角【≡】【更多服务】【智能电表】【添加电表】，选择计能模式/预付费模式进行添加，点击下一步，选择对应电表名称进行连接，当红灯交替闪烁后点击添加 | ||
计能模式 | 电表状态 | App可设置通电/断电，操作记录里显示当前时间段通电/断电信息 | |
抄表 | App抄表后，操作记录里显示当前时间段抄表信息 | ||
总用电量 | App主界面会显示总用电量 | ||
操作记录 | 操作记录会显示抄表总用电量、通电、断电信息 | ||
预付费模式 | 电表状态 | App可设置通电/断电，操作记录里显示当前时间段通电/断电信息 | |
抄表 | App抄表后，操作记录里显示当前时间段抄表信息 | ||
充值 | App充值范围1-9999，充值成功后显示充值金额与充值后的电量 | ||
单价 | App设置单价范围0.01-9999.99，设置单价后再充值会更新充值金额相对应的电量 | ||
清零 | App清零后，电表自动断电，显剩余电量显示为0.00 | ||
剩余电量 | App主界面显示剩余电量 ，抄表、充值、修改单价、清零都会更新剩余电量 | ||
操作记录 | 操作记录会显示抄表剩余电量、通电、断电、充值金额、修改单价、清零信息 | ||
固件升级 | 新程序版本可在App【设置】【固件版本】【升级】【确定】更新至升级成功 | ||
删除电表 | App【设置】【删除】是否删除，点击【删除】则电表删除成功 | ||
功能特点
2.1 采用35mm DIN标准导轨安装，符合DIN EN 50022标准，或者板前式安装，两种安装方式可由用户任意选择。
2.2 宽度6极，符合JB/T7121-1993标准。
2.3 具有LCD显示器，标准配置6+1位
（囤积更高电量999999.9kWh）显示。
2.4 标准配置无源电能脉冲输出（有极性），可选择无源远动电能脉冲输出（无极性），方便与各种AMR系统联接，符合IEC 62053-31和DIN 43864标准。
2.5 二个LED分别指示告警拉闸状态和电能脉冲信号指示。
安装与使用
4.1 电能表在使用前应检查铅封是否完好，对无封或贮存期过久的电能表，必须经计量授权机构重新检验后方可安装，以保证计量精度。
4.2 电能表应安装于室内，干燥通风地方，避免强光直接照射于电能表窗口，安装电能表底板应放置于不易受湿坚固的绝缘物体上，建议安装高度为1.8米以上。
4.3 电能表应按外壳接线图方式接线， 接线要注意电流大小与线的配合接头端端子应悬紧，避免电流过大时造成仪表损坏。
4.4 接入电能表的电压应符合电能表的参比规定值，通过电流不应超过电能表所示的更大电流限，超过这一范围将会造成计量不准，严重时会造成仪表损坏和安全事故。
4.5 电能表在接入10(40)A及以上规格时，应使用铜芯引线和铜接头接入。
运输与存贮
5.1 电能表运输与拆封不应受到剧烈冲击，要采用运输精密仪器的措施，并根据GB/T15464-1995《仪器仪表包装通用技术条件》的规定运输和贮存。
5.2 电能表应保存在原包装箱内，贮存的地点应清洁，环境温度为-25℃至+70℃，相对湿度不超过85%，且空气中不应含有足以引起腐蚀的有害物质。
5.3 本产品属精密电子仪表，若在产品搬运、取用、安装过程中受到剧烈撞击或高空跌落造成外壳有明显损毁痕迹时，请不要对该电能表加电，并尽快联系我公司处理。
5.4 电能表长期不安装使用，应包装完好放回原包装箱内贮存，时间不得超过三年。
品质保证
电能表自售出之日起36个月内，在用户遵守本说明书要求并在制造公司原厂封贴完好的条件下，若发现电能表不符合技术条件规定的要求时，制造公司给予免费维修或更换；超过保证期限的给予长期的有偿技术支持和维护。
技术参数及规格
3.1 型号和规格
名称 | 型号 | 精度 | 参比电压（V） | 电流规格（A） |
单相导轨式电能表 液晶 | DDSY | 1.0级 | 220 230 | 5(20)A、 10(60)A、 20(80)A、 |
2.0级 |

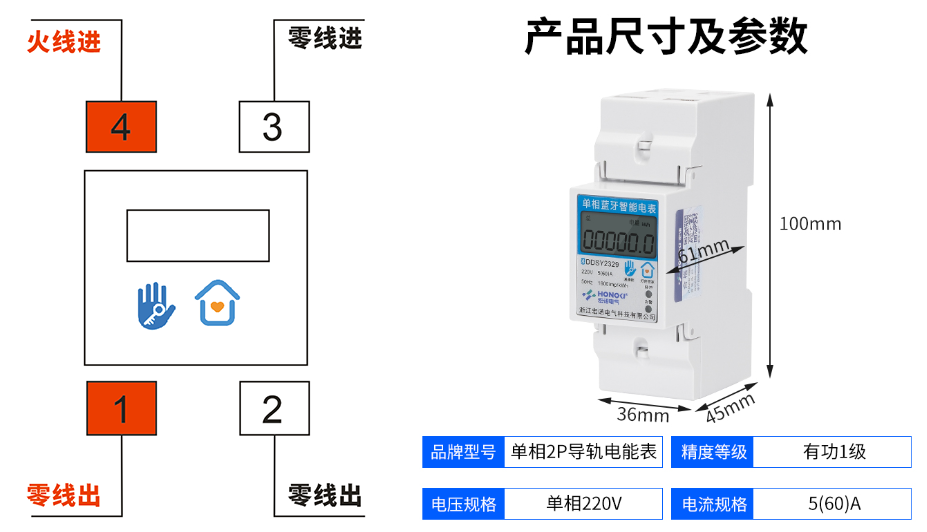

3.2 外型安装尺寸及接线图
端口说明：该表为直接接入式，无需接入互感器。
4和3为入线时进入端. 1和2为出线端接负载 ，无源脉冲输出端口: 12(-)、11(+) 可作为校表脉冲和电能脉冲计量接口，用户不用接入， 我们表厂测试用的。
LCD屏显说明:
囤积电量更高位显示 999999.9
显示电压 U
显示电流 I
显示有功功率 P
显示蓝牙地址（APP添加水电交互时候）
显示频率Fr（可选）
显示表常数C ＸＸＸＸ
电量显示： Ｘ.Ｘ
