单相导轨式智能电表4P（无线4G远传）

功能特点

1、采用35mm DIN标准导轨安装，符合DIN EN 50022标准，或者板前式安装，两种安装方式可由用户任意选择。

2、宽度6极，符合JB/T7121-1993标准。

3、具有LCD显示器，标准配置6+2位（999999.99kWh）显示。

4、标准配置无源电能脉冲输出（有极性），可选择无源远动电能脉冲输出（无极性），方便与各种AMR系统联接，符合IEC 62053-31和DIN 43864标准。

5、三个LED分别指示电源状态和电能脉冲信号， RS485通讯指示。

6、自动检测负荷电流方向，并由左边的LED灯指示，常亮表示电流反向。

7、 单方向测量单相两线有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。

8、具有RS485通讯功能，可用连接RS485通讯网络进行远程抄表和集中管理，标准配置通讯协议，通讯规约可选（MODBUS-RTU或DL/T645规约）。

安装与使用

1、电能表在使用前应检查铅封是否完好，对无封或贮存期过久的电能表，必须经计量授权机构重新检验后方可安装，以保证计量精度。

2、电能表应安装于室内，干燥通风地方，避免强光直接照射于电能表窗口，安装电能表底板应放置于不易受湿坚固的绝缘物体上，建议安装高度为1.8米以上。

3、 电能表应按外壳接线图方式接线， 接线要注意电流大小与线的配合接头端端子应悬紧，避免电流过大时造成仪表损坏。

4、接入电能表的电压应符合电能表的参比规定值，通过电流不应超过电能表所示的更大电流限，超过这一范围将会造成计量不准，严重时会造成仪表损坏和安全事故。

5、电能表在接入10(40)A及以上规格时，应使用铜芯引线和铜接头接入。

运输与存贮

1、电能表运输与拆封不应受到剧烈冲击，要采用运输精密仪器的措施，并根据GB/T15464-1995《仪器仪表包装通用技术条件》的规定运输和贮存。

2、电能表应保存在原包装箱内，贮存的地点应清洁，环境温度为-25℃至+70℃，相对湿度不超过85%，且空气中不应含有足以引起腐蚀的有害物质。

3、本产品属精密电子仪表，若在产品搬运、取用、安装过程中受到剧烈撞击或高空跌落造成外壳有明显损毁痕迹时，请不要对该电能表加电，并尽快联系我公司处理。

4、电能表长期不安装使用，应包装完好放回原包装箱内贮存，时间不得超过三年。

645协议 通讯附录

电能、电流、电压、功率等参数按照标准协议（DL/T645-2007协议）进行通讯。

品质保证

电能表自售出之日起18个月内，在用户遵守本说明书要求并在制造公司原厂封贴完好的条件下，若发现电能表不符合技术条件规定的要求时，制造公司给予免费维修或更换；超过保证期限的给予长期的有偿技术支持和维护。

技术参数及规格

1、型号和规格

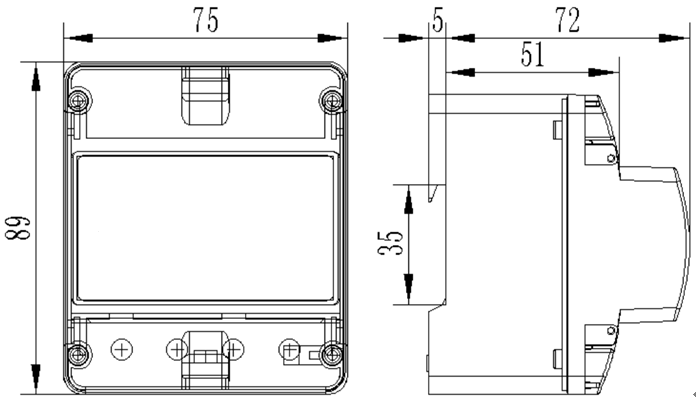

2、外型安装尺寸及接线图

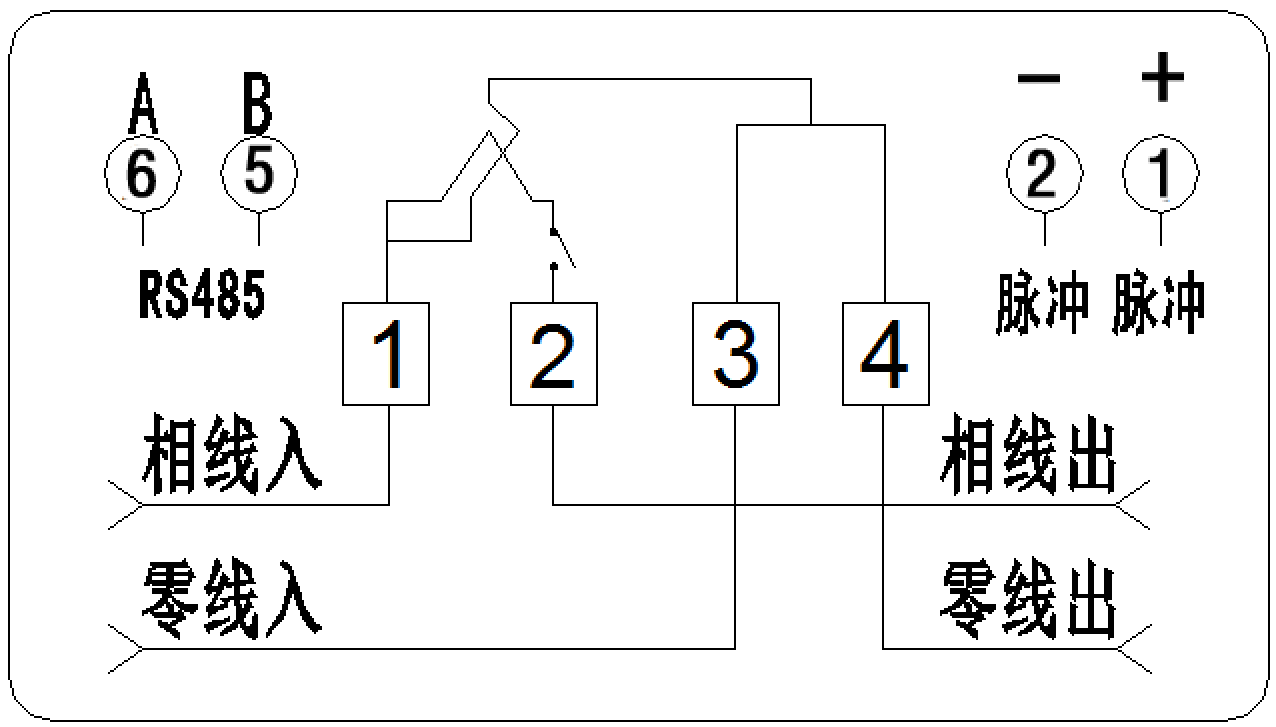

端口说明

该表为直接接入式

1和3为入线时进入端.  2和4为出线端接负载

无源脉冲输出端口: 2(-)、1(+)  可作为校表脉冲和电能脉冲计量接口

RS485通讯端口:6(A)、5(B)

LCD屏显说明:

囤积电量更高位显示 999999.99

显示电压 U

显示电流 I

显示有功功率 P

显示功率因数 PF（可选）

显示频率Fr（可选）

显示表常数C　　ＸＸＸＸ

电量显示：　　ＸＸＸＸＸＸ.ＸＸ
